微小齒輪流量計專為微小流量場合設計，流量范圍3ml~83L/min，精度0.5%~1.0%。提供M/G/P系列及高溫、高壓型號，適用于化工、制藥、食品行業的精密計量。
適用于靜電很強的場所和防爆場所，高溫測試等
計量精度為0.5級，測量范圍寬最高可達100：1
可測量粘度高達10000pa.s的流體，粘度愈大泄漏誤差愈小
體積小、重量輕、運行時振動噪聲小，安裝方便

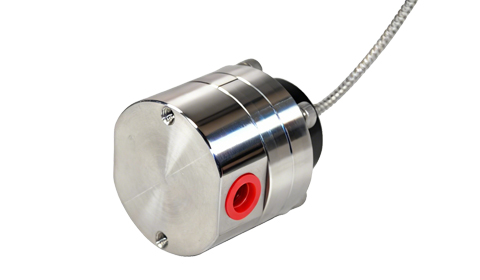

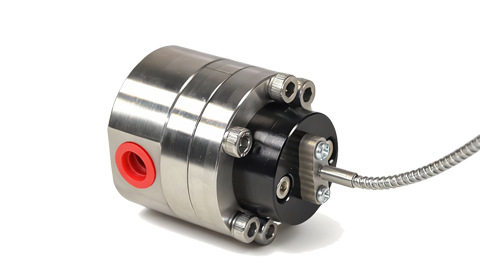

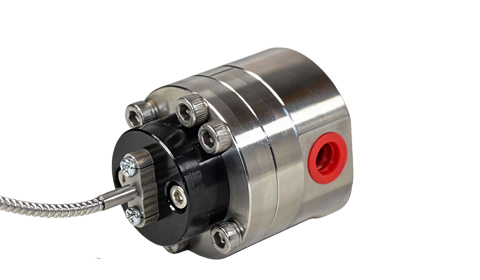

光纖型容積式流量計，用于靜電很強的場所和防爆場所，高溫測試等，適合于水性噴涂、煤礦等行業。采用精密齒輪設計和光纖傳感技術，具有卓越的測量精度和可靠性。
適用于靜電很強的場所和防爆場所，高溫測試等特殊環境
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差愈小，對測量愈有利
齒輪流量計計量精度高，適用于高粘度介質流量和測量，計量精度為0.5級，測量范圍寬最高可達100：1
體積小、重量輕、運行時振動噪聲小，安裝方便，可測量粘度高達10000pa.s的流體
有通用型、高壓型、食品型等多種，適用于各種行業微小流量測量
光纖齒輪流量計基于正位移原理工作。當流體通過流量計時，會驅動一對精密齒輪旋轉。齒輪的旋轉速度與流體流量成正比，通過光纖傳感器檢測齒輪的旋轉，輸出脈沖信號，從而精確計算出流體的流量。
啟動或停止時，啟閉閥門應緩慢，防止突然沖擊。
為防止產生誤脈沖，應防止倒流。
流量計前端務必安裝過濾網。不適用于含有固體顆粒的流體，如介質中夾雜有氣體，也會引起測量誤差。
如果是易結晶類液體，請采取措施，避免流量計所在管段的液體結晶。
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 齒輪不轉動 | a) 異物阻塞，齒輪被雜物卡住 b) 管道過濾器堵塞 c) 損壞轉子，齒輪軸變形 d) 流量計連接頭擰得異常緊，導致腔體變形 e) 液體固化 | a) 拆除儀表、清潔轉子，管道必須安裝過濾器 b) 清潔過濾器 c) 更換齒輪，管道必須安裝過濾器 d) 重新調整連接 e) 防止液體固化，加熱清洗或拆卸清洗 |
| 流量變?。ㄗ枇ψ兇螅?/td> | a) 過濾器部分堵塞 b) 液體太粘了 | a) 清潔過濾器 b) 不要超過流量計規定粘度 |
| 流量誤差偏大 | a) 實際使用流量范圍低于或大于可用量程 b) 液體中含有空氣 c) 流量過大導致過度磨損 d) 流量計安裝方向錯誤 e) 有雜質阻擋齒輪 | a) 不要超限使用 b) 避免管路中有空氣 c) 正確選項，需選擇對應量程的流量計 d) 最佳位置上下進上出 e) 需要清洗 |
| 儀表無脈沖信號 | a) 電路故障 b) 齒輪卡住 c) 電路接錯或電路被破壞 d) 上位機和脈沖信號不匹配 | a) 更換電路 b) 需清洗齒輪和腔體 c) 重新正確連接電路，或更換電路 d) 選擇可匹配的上位機 |
| 型號 | K系數 | 流量范圍 | 連接尺寸 | 殼體材質 | 齒輪材質(可選) |
|---|---|---|---|---|---|
| M5.1-HT | 0.25mL/p | 15~900 ml/min | G1/8 | AL | PPS316L |
| M6-AL-HT | 0.5mL/p | 30~1800ml/min | G1/4 or G1/8 | AL | PPS316L |
| M6-SS-HT | 0.5mL/p | 30~1800ml/min | G1/4 or G1/8 | 316L | PPS316L |
| M9-AL-HT | 2.5mL/p | 150~9000ml/min | G1/4 | AL | PPS316L |
| M9-SS-HT | 2.5mL/p | 150~9000ml/min | G1/4 | 316L | PPS316L |
| M12-AL-HT | 8.5mL/p | 0.5~30 L/min | G1/2 | AL | PPS316L |
| M12-SS-HT | 13.5mL/p | 0.5~30 L/min | G1/2 | 316L | PPS316L |
| M25-AL-HT | 21.5mL/p | 1.3~83L/min | G1 | AL | PPS316L |
| M25-SS-HT | 33.5mL/p | 1.3~83L/min | G1 | 316L | PPS316L |
注：高溫款最小只能做到M5.1
| 型號 | K系數 | 連接尺寸 | 流量范圍 | 齒輪材質 | 殼體材質 |
|---|---|---|---|---|---|
| G0.04 | 0.434ml/P | G1/4 | 50-1562ml/min | 316L | 316LAL |
| G0.2 | 1.45ml/P | G3/8 | 174-5220ml/min | 316L | 316LAL |
| G0.4 | 3ml/P | G1/2 | 360-10800ml/min | 316L | 316LAL |
| G1.0 | 5ml/P | G1/2 | 600-18000ml/min | 316L | 316LAL |
| G2.0 | 10ml/P | G1 | 1200-36000ml/min | 316L | 316LAL |
| 代碼 | 說明 |
|---|---|
| 系列 | M (M5.1 ... M25), G (G0.015 ... G2.0) |
| 殼體 | AL (鋁殼體), 316L (不銹鋼殼體) |
| 壓力 | N (常壓), HP (高壓), HT (高溫), HTP (高溫高壓) |
| 齒輪 | P (PPS 齒輪), S (不銹鋼齒輪) |
| 軸 | TZ (陶瓷軸), SZ(H) (不銹鋼軸-黑), SZ(B) (不銹鋼軸-白), SZC (不銹鋼軸承), TZC (陶瓷軸承) |
技術參數：供電：4-26VDC | 精度：0.5% | 溫度：-40~350℃（無電池款） | 壓力：32BAR(高壓定制咨詢工程師) | 信號：方波脈沖
| 流量范圍 | 5ml~83L/min |
|---|---|
| 精度等級 | 0.5~1.0% |
| 最大工作溫度 | 350℃ |
| 殼體材質 | AL/316LSS |
| 齒輪材質 | PPS/316LSS |
| 工作壓力 | 32bar（高壓定制咨詢工程師） |
| 流量顯示 | 分體顯示、一體顯示 |
| 特殊定制 | 雙向測量 |
| 介質粘度 | 10000pa.s |
| 最大量程比 | 1 : 100 |
| 密封材質 | FFKM密封圈 |
| 信號輸出 | 4-20MA、RS485，RS232 Mudbus，方波脈沖 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
光纖齒輪流量計廣泛應用于各種需要高精度流量測量和特殊環境適應的工業領域。
適用于靜電很強的工業場所，光纖輸出避免電信號干擾
適用于需要防爆的化工、煤礦等危險環境
耐高溫設計，適用于高溫流體測量環境
適用于水性涂料、油漆等噴涂行業的流量控制
適用于煤礦液壓系統、潤滑系統等流量監測
特別適合油脂、重油等高粘度介質的精確計量
用于各種化工原料的添加和過程控制
用于機械設備潤滑系統、液壓系統的流量監測
