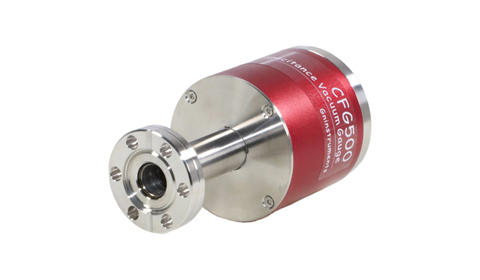

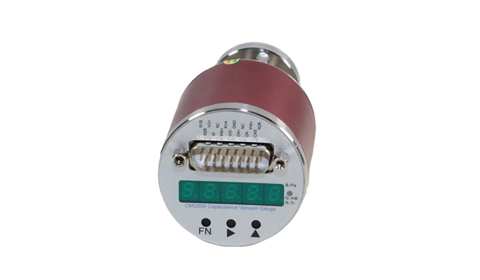

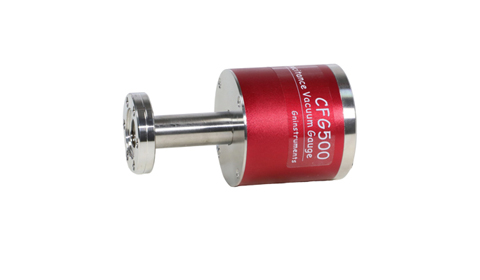

CFG-500系列電容薄膜真空計，采用高精度陶瓷膜片技術，測量精度達±0.25%，重復性±0.1%，響應時間<10ms?？垢蓴_能力強，適用于半導體、薄膜鍍膜、真空爐等中高真空環境的精確測量與控制。
采用陶瓷薄膜電容傳感技術，測量精度可達±0.25%讀數
陶瓷材料與氟橡膠密封，適用于多種工藝環境
機械形變傳感原理，測量結果不受氣體種類影響
響應時間<10ms，實時監測真空變化
CFG500系列薄膜電容真空規是陶瓷膜片型真空壓強測量高精度器件。陶瓷是一種公認的高彈性、抗腐蝕、抗磨損、抗沖擊和振動的材料。陶瓷的熱穩定性可以使它的工作溫度范圍高達-40～125℃，而且具有測量精度較高、穩定性較好、抗過載能力較強等特點。
CFG500系列薄膜電容真空規采用雙片圓形薄陶瓷片封裝成背壓恒定的密封腔，當測量面出現真空負壓時，陶瓷片呈彎彎形變，前置陶瓷片與背景陶瓷片間距發生變化導致平行電極間電容發生變化，通過測量電容變化計算電極間距離變化，通過陶瓷彈性形變進而傳感出真空壓強。
采用機械形變傳感真空壓強，測量結果不受氣體種類影響。
氧化鋁陶瓷與氟系密封件，適用于多種腐蝕性、氧化性環境。
陶瓷材料形變恢復無遲滯，長期穩定性較好。
CFG500可作為獨立儀表使用，也可連接控制器或電腦進行數據采集與控制。
通過+24VDC電源適配器供電，即可作為便攜式真空計使用。
可與150真空計控制器直接連接，實現面板安裝或臺式使用。
通過RS485轉USB轉換器連接電腦，安裝GaugeReader軟件進行實時監測。
可通過模擬電壓輸出或RS485 Modbus-RTU協議與PLC集成。
| 參數 | 數值 / 說明 |
|---|---|
| 測量范圍 | 1 Pa ~ 1.0×10? Pa（約 1000 mBar） |
| 測量精度 | ±0.25 % 讀數 |
| 測量重復性 | ±0.1 % 全量程 |
| 測量分辨率 | 0.002 % 全量程 |
| 長期穩定性 | 每年變化 ≤ 滿量程 ±0.5 %（不含環境變化因素） |
| 溫度補償范圍 | -20°C ~ +80°C，±0.01 % FS/°C |
| 工作環境 | -10°C ~ +50°C；相對濕度 5% ~ 85%，不結露 |
| 供電電源 | +24 VDC（±20%），功耗 ≤ 0.5 A 適用電壓范圍：+5.0 VDC ~ +32 VDC |
| 電接口插座 | D-Sub 15 Pin（公頭） |
| 真空接口 | 默認 DN16 ISO-KF（其他接口可定制） |
| 最大承壓 | 1.5×10? Pa（約 1.5 Bar） |
| 重量 | 約 250 g（含 DN16 ISO-KF 法蘭） |
注：
長期穩定性數據基于標準實驗室環境，實際使用中建議定期校準。
接口、供電方式等可根據客戶需求定制。
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 粗真空測量（如真空包裝、干燥） | CFG500-1000mBar | 量程寬，適合大氣壓至中真空范圍 |
| 中真空過程控制（如鍍膜、燒結） | CFG500-100mBar | 精度較高，適合工藝過程監測 |
| 高真空前級測量（如分子泵前級） | CFG500-10mBar | 適用于較低壓力測量，響應快 |
| 測量精度 | ±0.25% |
|---|---|
| 重復性 | ±0.1% |
| 反應時間 | <10 ms |
| 測量范圍 | 小量程1pa~2000pa 大量程1000~100000pa |
| 耐壓 | 3.0×10? Pa（三個大氣壓） |
| 工作環境 | -10℃～+50℃；5～85% RH，不結露 |
| 信號輸出 | 模擬量輸出0.0～10.0VDC；RS485 Modbus-RTU；2路可設置控制開關 |
| 供電電源 | 4±5 VDC，整機最大功耗1.0W |
| 真空接口 | 默認DN16 ISO-KF，支持定制 |
| 接液材質 | SS304不銹鋼，氧化鋁陶瓷，氟橡膠 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
CFG500系列薄膜電容真空計廣泛應用于需要高精度、高穩定性真空測量的工業與科研領域。
用于PVD、CVD、刻蝕等工藝腔室的真空度監測。
用于凍干機、滅菌柜、隔離器等設備的真空控制。
用于材料研究、真空鍍膜、表面分析等實驗裝置。
用于真空爐、釬焊爐、燒結爐的工藝壓力控制。
用于真空吸引、呼吸機、麻醉機等醫療真空系統。
用于鋰電池注液、真空干燥等工藝的真空監測。
