提供完整的液體定量控制系統，集成精密齒輪泵、多通道陶瓷無閥泵與伺服驅動技術，適用于高粘度流體、高溫介質及多路同步灌裝場景。排量精度達±0.3%，支持定制化系統集成。
精度可達±0.3%，適用各種流量精密輸送。
適用于工作溫度低于250℃的工況，適用于PVDF等高溫熔體介質。
PLC+觸摸屏控制，可設置轉速與定量輸出，操作簡便，穩定性高。
泵+減速機+伺服電機總長<500mm，結構緊湊，便于集成安裝。

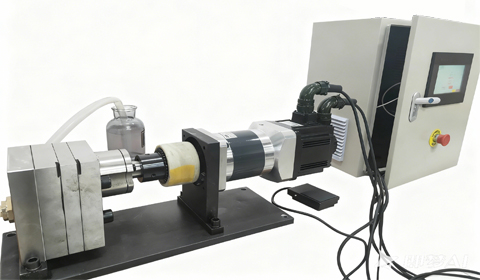

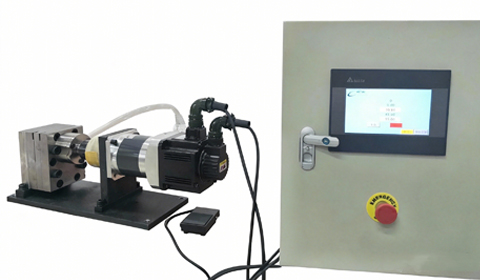

低速齒輪泵控制系統是一種專為高溫、高粘度熔體（如PVDF）設計的精密定量輸送系統。系統采用齒輪泵+減速機+伺服電機一體化結構，配合PLC與觸摸屏控制，實現流量的高精度、高重復性定量輸出。
旋轉方向從軸端看為順時針，左進右出，下進上出，側進側出，氟橡膠油封密封。
提供穩定低速輸出，總長度控制在500mm以內，結構緊湊。
PLC+觸摸屏控制，可預設轉速與定量值，實現自動化精密控制。
系統通過伺服電機驅動減速機，帶動精密齒輪泵運轉。齒輪泵每轉輸出固定容積的介質，通過PLC控制電機轉速，實現流量的精確調節與定量輸出。觸摸屏提供人機交互界面，方便用戶設定參數與監控運行狀態。

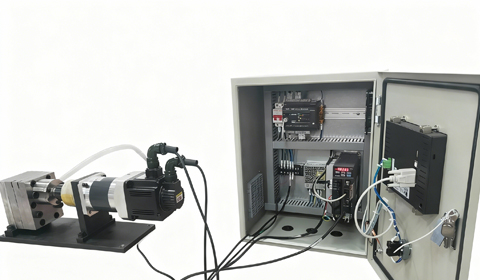

系統預留加熱孔與熱電偶探頭孔，支持溫控集成。控制柜與電機之間通過連接線、加熱線對接，接線簡便，支持快速部署。
本低速齒輪泵控制系統可適配上海瓷熙多系列齒輪計量泵，以下為常用選型參考（具體型號以最終技術確認為準）：
| 系列名稱 | 典型型號 | 排量范圍 (CC/R) | 適用溫度 | 特點簡述 |
|---|---|---|---|---|
| GWMP/CXF 系列 （后進后出常規泵） | GWMP-0.15 CXF-0.4 至 CXF-350 | 0.05 ~ 350 | 常規≤200℃ 高溫型(CXP)≤330℃ | 通用性強，適用多種膠類流體，可選伺服/步進/防爆電機。 |
| CXB/CXBG 系列 （側進側出） | CXB-4 至 CXB-100 | 4 ~ 100 | 常規≤200℃ 高溫型(CXBG)≤330℃ | 側面進出口，結構緊湊，泵體可打加熱孔，適合空間受限場合。 |
| CXG 系列 （軸嵌入式高溫熔體泵） | CXG-10 至 CXG-100 | 10 ~ 100 | ≤330℃ | 專為化纖高溫熔體設計（如PET、PA、PP），嵌入式安裝，耐高溫。 |
注：以上為常見系列示例。針對您前述工況（排量0.15CC/R，介質PVDF熔體，工作溫度＜250℃），典型適配型號為 GWMP-0.15 或 CXF系列對應小排量型號，并可依據耐溫要求選擇高溫配置。詳細尺寸、扭矩、電機功率請參閱完整選型手冊或聯系技術人員。
系統設計兼容上述各系列齒輪泵，通過伺服電機+減速機驅動，PLC實現轉速與定量控制。選型時請重點關注：
根據所需流量（如1.4ml/min）計算泵轉速，選擇排量匹配的泵型號（如0.15CC/R）。
介質溫度＜250℃可選常規系列；更高溫度或特殊腐蝕性介質需選高溫型或特殊材質。
系統預留標準接口，可直接連接泵體。驅動扭矩需匹配泵所需扭力（參考選型手冊）。
| 排量精度 | ±0.3% |
|---|---|
| 轉速范圍 | 10~100RPM |
| 工作溫度 | <250℃ |
| 單轉排量 | 0.05 ~ 350 CC/R |
| 旋轉方向 | 順時針（從軸端看） |
| 工作壓力 | 最小入口壓力：＜0.5 MPa 最大出口壓力：小排量（≤30CC）≤8 MPa；大排量（＞30CC）≤25 MPa |
| 工作溫度 | 常規型：≤200℃ / 清洗溫度：≤250℃ 高溫型（CXP）：≤330℃ / 清洗溫度：≤450℃ |
| 接口方向 | 后進后出（標準）/ 側進側出（可選 CXB 系列） |
| 接液材質 | 標準：工具鋼 可選：哈氏合金、司太立合金等特殊材料 |
| 密封形式 | 氟橡膠骨架油封（常規）、聚四氟乙烯盤根、石墨填料（高溫）等可選 |
| 電機類型 | 伺服電機、步進電機、防爆電機、無刷電機 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
本系統適用于需要高精度、微小流量、高溫熔體定量輸送的工業場景。
PVDF、氟塑料等高溫熔體的精密擠出與注塑。
熱熔膠、密封膠等粘合劑的微量定量添加與涂布。
半導體封裝膠、導熱膠等精密點膠與灌封。
高溫高粘度流體的微量輸送與反應釜加料。
