測量精度可達±1%R，滿足工業過程控制要求
量程比可達1:6~1:30，適應不同流量范圍需求
介質溫度范圍-40℃~450℃，適應多種工況環境
體積小、重量輕，安裝維護簡便

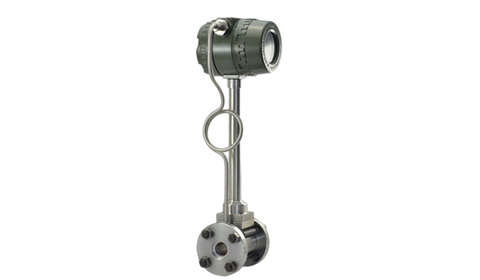

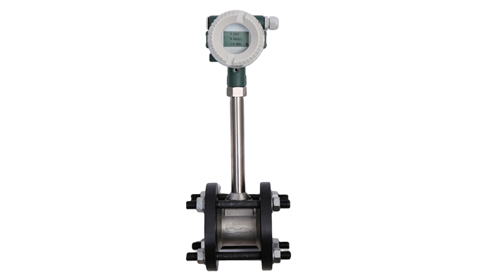

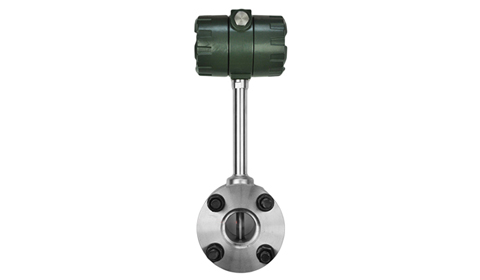

CX-VFM系列渦街流量計是基于卡門渦街原理研制的一種速度式流量儀表，采用先進的壓電或電容檢測技術，配合隔離、屏蔽、濾波等措施，具有抗震性好、信號穩定、可靠性高等特點。
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街。旋渦的發生頻率與流體的平均流速成正比，通過檢測旋渦頻率即可計算出流體的流量。
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。
儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避免水順著電纜線進入放大器殼內。
儀表安裝點周圍應設置有較充裕的空間，以便安裝接線和定期維護。
渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。
上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db 應滿足以下關系：0.98Db ≤ Dp ≤ 1.05Db
上、下游配管與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db
儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm
測壓孔應設置在下游 3-5D 處，測溫孔應設置在下游 6-8D 處
儀表在管道上可以水平、垂直或傾斜安裝
在管道上用氣焊開一個略小于Φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。
在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
將球閥及傳感器安裝在焊接好的法蘭上。
調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
均勻擰緊壓蓋上的螺絲。（注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動）
檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。
CX-VFM系列渦街流量計提供多種口徑選擇，覆蓋從DN15到DN1000的流量范圍，滿足不同應用場景的需求。以下是詳細的工況流量范圍參考表：
| 儀表口徑 | 液體測量參數 | 氣體測量參數 | ||||
|---|---|---|---|---|---|---|
| 測量范圍(m3/h) | 輸出頻率范圍(Hz) | 小信號切除(Hz) | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | 小信號切除(Hz) | |
| 15 | 0.4~4 | 40~400 | 15 | 2.8~12 | 278~1190 | 100 |
| 20 | 0.7~7 | 26~260 | 10 | 6~30 | 226~1130 | 80 |
| 25 | 1~10 | 21~210 | 8 | 8.8~55 | 190~1178 | 70 |
| 32 | 1.5~15 | 15~150 | 6 | 15~140 | 150~1395 | 60 |
| 40 | 2.5~25 | 13~130 | 6 | 25~205 | 126~1036 | 50 |
| 50 | 3.5~45 | 9~119 | 5 | 35~350 | 93~930 | 40 |
| 65 | 5.5~75 | 6.7~91 | 4 | 60~600 | 73~730 | 30 |
| 80 | 8.5~110 | 5.3~68 | 3 | 86~860 | 53~530 | 25 |
| 100 | 16~180 | 5.2~58 | 2 | 130~1300 | 42~420 | 20 |
| 125 | 25~270 | 4.3~49 | 2 | 220~2200 | 38~380 | 20 |
| 150 | 35~350 | 3.3~33 | 1 | 350~3500 | 33~330 | 15 |
| 200 | 65~650 | 2.6~26 | 1 | 550~5500 | 22~220 | 10 |
| 250 | 95~950 | 1.9~19 | 1 | 850~8500 | 18~180 | 5 |
| 300 | 150~1500 | 1.8~18 | 1 | 1350~13500 | 16~160 | 5 |
| 儀表口徑 | 液體測量范圍(m3/h) | 液體輸出頻率范圍(Hz) | 液體小信號切除(Hz) | 氣體測量范圍(m3/h) | 氣體輸出頻率范圍(Hz) | 氣體小信號切除(Hz) |
|---|---|---|---|---|---|---|
| (300) | 150~1500 | 5.5~87 | 2 | 1560~15600 | 85~880 | 456 |
| (400) | 180~3000 | 5.6~87 | 2 | 2750~27000 | 85~880 | 45 |
| (500) | 300~4500 | 5.6~88 | 2 | 4300~43000 | 85~880 | 45 |
| (600) | 450~6500 | 5.7~89 | 2 | 6100~61000 | 85~880 | 45 |
| (800) | 750~10000 | 5.7~88 | 2 | 11000~110000 | 85~880 | 45 |
| (1000) | 1200~17000 | 5.8~88 | 2 | 17000~170000 | 85~880 | 45 |
| >(1000) | 協議訂貨 | 協議訂貨 | ||||
注：
以上流量范圍為參比條件下的工況流量范圍，參比條件：氣體-常溫常壓空氣(t=20℃, P=0.1MPa)；液體-常溫水(t=20℃)
表中(300)~(1000)口徑為插入式渦街流量計
實際使用中需根據介質特性、工作溫度和壓力進行流量范圍換算
特殊介質、特殊工況請咨詢我們的技術工程師進行選型計算
選擇合適的渦街流量計型號時，請考慮以下因素：
| 應用場景 | 推薦口徑 | 選型要點 |
|---|---|---|
| 實驗室小流量測量 | DN15-DN25 | 選擇小口徑，注意小信號切除設置 |
| 一般工業氣體測量 | DN40-DN100 | 根據常用流量選擇，確保在量程范圍內 |
| 蒸汽流量測量 | DN50-DN150 | 需考慮溫度和壓力補償，選擇相應型號 |
| 大管徑液體測量 | DN200-DN300 | 滿管式或插入式，根據精度要求選擇 |
| 超大管徑應用 | 插入式(400)以上 | 插入式流量計，經濟實用 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍啊⒔橘|特性、流量范圍、工作溫度和壓力等信息。
| 量程比 | 1:6~1:30 |
|---|---|
| 安裝方式 | 管道/插入 |
| 防護等級 | IP65 IP68 |
| 適用介質 | 氣體、液體、蒸汽 |
| 本體材料 | 1Cr18Ni9Ti, (其它材料協議供貨) |
| 公稱通徑 | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, (300~1000 插入式) |
| 公稱壓力(MPa) | DN25-DN200 4.0(>4.0 協議供貨), DN250-DN300 1.6(>1.6 協議供貨) |
| 精確度 | ±1%R, ±1.5%R, ±1FS; 插入式: ±2.5%R, ±2.5%FS |
| 防爆標志 | 本安型: ExdⅡia CT2-T5 隔爆型: ExdⅡCT2-T5 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣氫氣、天然氣、煤氣等）、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
用于各類化工原料、中間產品和成品的流量計量
用于蒸汽、熱水等熱力介質的流量測量和能源管理
用于壓縮空氣、天然氣、煤氣等工業氣體的流量計量
用于工業用水、循環水等液體的流量測量和控制
