提供CX-PRN系列皮拉尼真空計，涵蓋手持式、數顯、單/雙路等多種型號。基于熱導原理，測量范圍寬達0.1~1E+5Pa，響應快、功耗低，適用于中低真空環境的精確測量與監控。
采用創新智能化技術，測量范圍1.0E-1～1.0E+5 Pa，響應時間<100 ms
提供單路(PRN160Y)、單行雙路(PRN160S)、雙行雙路(PRN160D)三種型號可選
四路繼電器控制，可自由設置控制點；兩路模擬信號輸出(0-10VDC)
RS-485接口，支持MODBUS-RTU協議，便于系統集成與遠程監控
CX-PRN160系列是一款全智能化的經濟型皮拉尼真空計，采用創新的智能化技術與制造工藝，針對低真空環境實際應用中的問題，在結構設計、外觀、操作方式上進行了全方位優化，在可靠性、易用性和性價比等方面表現良好。
支持單路或雙路皮拉尼規管測量，兼容PG-160及傳統PG-YZJ52電阻規管。
四路單刀雙擲繼電器控制，控制點可通過按鍵自由設置，響應時間<1秒。
提供兩路模擬電壓輸出(0~10VDC，對數對應壓強)及RS485數字通訊。

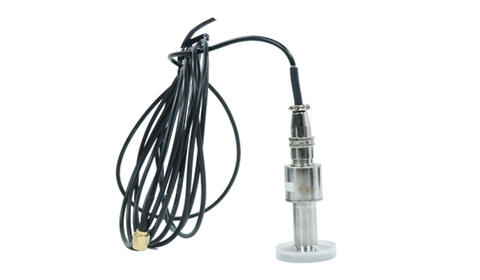

皮拉尼真空計基于熱傳導原理工作。規管內的加熱絲在真空環境下，其熱損失與周圍氣體壓強相關。通過測量加熱絲電阻或溫度的變化，可間接計算出環境真空度。PRN160采用全金屬焊接的PG-160型皮拉尼規管，具有較好的穩定性和壽命。
PRN160前面板配備四個智能按鍵（MENU, >, ∧, CHAN），可完成單位選擇、校準、控制點設置等操作。以下為主要功能循環：
| MENU循環 | 顯示內容 | 主要功能 |
|---|---|---|
| 按1-2次 | ATP1/ATP2 | 通道1/2大氣壓校準 |
| 按3-4次 | HU01/HU02 | 通道1/2下限（高真空）校準 |
| 按5-8次 | SP1-SP4 | 繼電器1-4控制點設置 |
| 按9次 | U | 循環選擇單位(Pa, Torr, mBar) |
| 按10次 | d | 切換顯示格式(科學計數/浮點) |
| 按11次 | Ad | 設置MODBUS地址 |
注意：詳細操作步驟請參閱隨貨《使用說明書》。
背板DB9接口定義如下：
| Pin 1 | RS485 D- |
|---|---|
| Pin 4 | 接地 GNDA |
| Pin 5 | 通道1模擬量輸出 |
| Pin 6 | RS485 D+ |
| Pin 9 | 通道2模擬量輸出 |
PRN160系列提供三種型號，滿足不同通道數與顯示需求：
| 型號 | 描述 | 顯示方式 | 測量通道 |
|---|---|---|---|

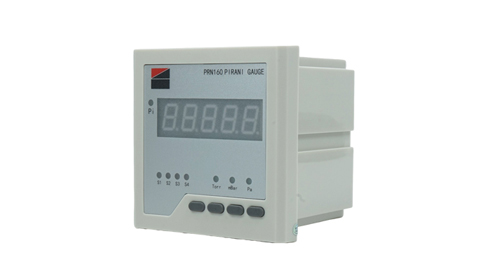

| PRN160Y | 單行顯示單路皮拉尼真空計 | 單行5位LED | 1路 |
| PRN160S | 單行顯示雙路皮拉尼真空計 | 單行5位LED | 2路 |

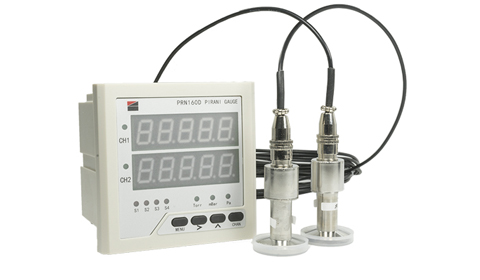

| PRN160D | 雙行顯示雙路皮拉尼真空計 | 雙行5位LED | 2路 |
根據您的實際應用場景選擇合適型號：
單一測點監控：建議選用PRN160Y，經濟實用。
雙測點監控，空間有限：建議選用PRN160S，單行顯示節省面板空間。
雙測點監控，需同時觀測：建議選用PRN160D，雙行顯示便于實時對比。
| 測量范圍 | 0.1~1E+5Pa |
|---|---|
| 顯示方式 | LED |
| 通訊接口 | RS485 |
| 工作溫度 | 0~45℃ |
| 控制輸出 | 4路繼電器 |
| 測量精度 | 1.0E+4～1.0E+5 Pa : ±50% 1.0E-1～1.0E+4 Pa : ±20% |
| 響應時間 | < 100 ms |
| 控制輸出 | 4路SPDT繼電器，3A/220VAC，響應<1s |
| 模擬輸出 | 2路0～10VDC，對數對應壓強 |
| 通訊接口 | RS-485，MODBUS-RTU協議 |
| 工作溫度 | 0℃ ～ +45℃ |
| 存儲溫度 | -40℃ ～ +75℃ |
| 重量 | 約450g |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
PRN160系列皮拉尼真空計適用于需要對低真空環境進行測量、監控或控制的多種工業與科研場景。
用于薄膜沉積、刻蝕、封裝等工藝腔室的真空度監控。
用于凍干機、無菌灌裝線、隔離器等設備的真空測量。
用于真空干燥箱、手套箱、真空爐等實驗設備的壓力監測。
用于真空包裝、真空浸漬、真空輸送等生產環節的過程控制。
用于中心吸引系統、消毒柜等醫療設備的真空壓力監控。
用于電池注液、干燥等生產工序的真空環境監測。
